| 品牌：天原 | 型号：GY160 | 产品别名：桥架 |
| 用途：建筑 | 适用行业：建筑业 | 产品用途：电缆 |
| 规格：按客户要求 |

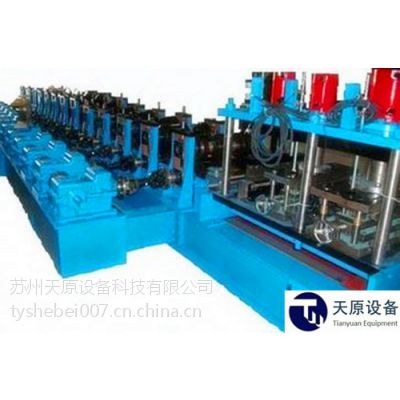

电缆桥架成型机
电缆桥架成型机是苏州天原设备科技有限公司的成熟产品之一
设备技术要求
设备技术条件：
设备占地面积： 30×3.5×2.5（长×宽×高）米。
设备进料方向：左进右出(待定)。
电压参数380，50Hz，3相。
气源：流量为0.5m3/分钟；压力为0-0.7MPa。
液压油：46#液压油。
齿轮油：18#双曲线齿轮油。
电缆桥架成型机
设备主要技术参数
轧制带钢宽度：200—960 mm
轧制带钢厚度：0.8~2.0mm
轧制带钢材质：Q235冷轧带钢/热镀锌带钢
冲孔成型速度： 6-8m/分钟
轧制工件长度：2000—6000mm
设备装机总容量：约34.5KW。
轧制产品范围
本冲压成型机组可以轧制厚度为2.5mm 电缆桥架，产品宽度从100至600mm，高度从50至150mm，不同规格的钢质电缆桥架产品。
电缆桥架成型机
供货及服务范围
本条款规定了合同设备的供货范围（见表一），卖方***所提供设备为全新的、***的、成熟的、完整的和***的，且设备的技术性能、功能符合技术条件的要求。
表一：悬臂式全自动电缆桥架成型设备供货范围
序号 | 名称 | 数量 | 备注 |
1 | 被动放料机 | 1 | 无动力 |
2 | 校平、冲孔 | 1 | 五辊校平机和四柱液压式冲孔机架 |
3 | 冲模 | 1 | 组合式冲模 |
5 | 切断 |
| 液压切断 |
6 | 成型主机
| 1 | 18-22道次，4台5.5kw变频电机 厚1-2 mm，轧辊材质：GCr15 |
7 | 出料台 | 1 | 滚筒式 |
8 | 电控制柜 | 1 | PLC控制 |
本公司自主研发生产该设备，坚持以“诚信为本、质量、价格合理”的经营理念，坚持“客户”的原则为广大客户提供 优质的服务。热诚欢迎各界朋友前来洽谈业务!
